Internationale Telefonstecker

Grundsätzliches zum Anschluss eins Modems oder Ähnlichem an ein Telefonnetz:
Zum Telefonnetzbetreiber gehen die Kontakte a und b.
Wenn im Gerät bzw. Stecker vorhanden und beschalten gehen die Adern a1 und b1 zum nächsten Gerät weiter.

Mögliche Anordnung:

Tipps:

1. Modem immer als erstes Gerät verwenden.
2. Möglichst keinen "gebrückten" Stecker (Im Stecker sind a-a1 und b-b1 verbunden.) verwenden, sonst kann es bei vielen Modems zu Verbindungsproblemen kommen. Wenn nur a und b vorhanden sind ist es oft besser, den Telefonstecker (Modem-) an der Telefondose An- und Abzustecken, wenn noch weitere Geräte angeschlossen sind.
3. Wenn man bei der österreichischen Telefondose eine Kabelbrücke a1- I setzt funktionieren alle nachfolgenden Dosen trotzdem weiter, obwohl in der mitte nichts angesteckt ist.
4. Ob man ein voll belegtes Modemkabel und ein Modem besitzt, welches a-a1 und b-b1 auftrennt kann man mit folgendem Versuch feststellen:
   • Das Modem in die linke oder rechte Buchse einstecken, in die Mitte den Telefonapparat.
   • Das Modem eine Verbindung herstellen lassen.
   • Den Hörer vonm Telefon abheben und hören.
   • Wenn der Telefonapparat tot ist dann hat das Modem aufgetrennt. Wenn man das Modem rauschen hört, dann wird nicht aufgetrennt.

Modularstecker (Allgemein)
Austria; Belgium; Denmark; Finland; France; Germany; Italy; Netherland; Norway; Portugal; Sweden; Swiss; United Kingdom; USA

Fotos und Beschreibungen von Telefonsteckern sind jederzeit herzlich willkommen!! Zusendung bitte an: Rainer Holzinger

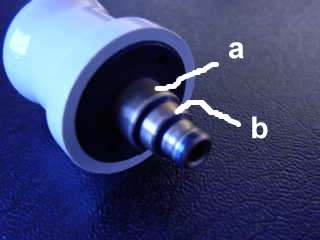

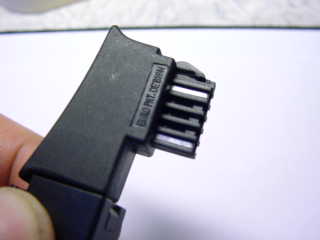

Austria	Alter Stecker: Seitenbeginn

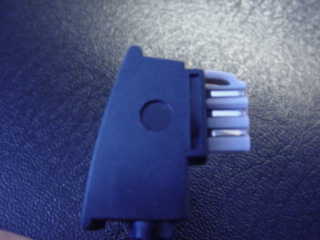

Germany	Seitenbeginn

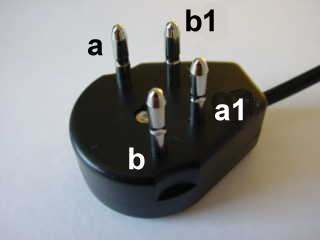

Netherland	Seitenbeginn

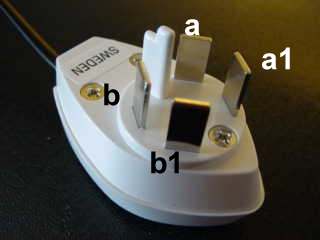

Sweden	Seitenbeginn

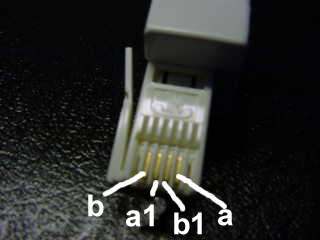

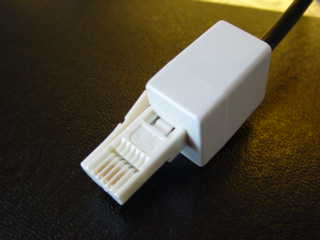

United Kingdom	Seitenbeginn

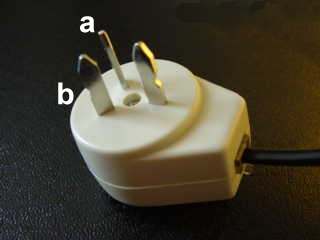

Norway / Finland	Seitenbeginn

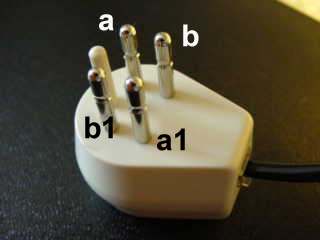

Belgium	Seitenbeginn

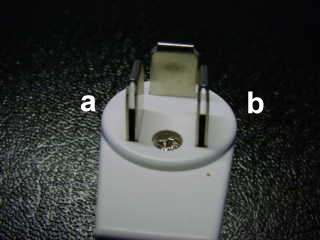

Denmark / Portugal	Seitenbeginn

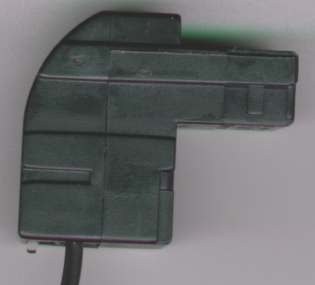

Swiss	Seitenbeginn

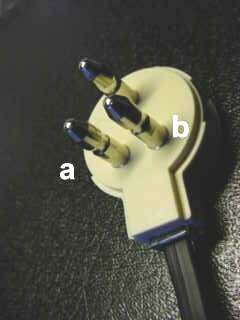

Italy	Seitenbeginn

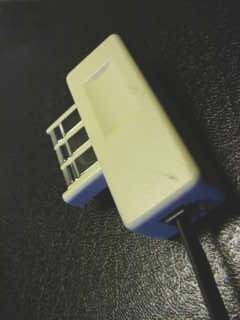

France	Seitenbeginn
Modularstecker (ugs: Westernstecker) Im Bild: 6P4C 4P4C (RJ10) 6P4C (RJ11) 6P6C (RJ12) Erklärung: 6P ... 6 mögliche Positionen 4C ... 4 Positionen Kontaktiert	Folgende Belegungen sind möglich Standard-Belegung (USA / Spanien) 2 E 3 a 4 b 5 W2 eventuell auch: 1 a1 2 E 3 a 4 b 5 W2 6 b1 aber auch: 2 a1 3 a 4 b 5 b1 oder aber auch: 2 b 3 E 4 W2 5 a Seitenbeginn
