Der Aufbau der Telefonschnüre der TA.

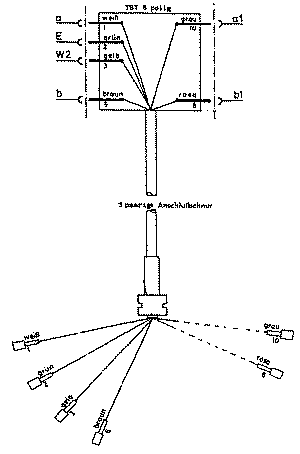

Telefonstecker TST 6 pol. mit 3 paariger Anschluss-Schnur
ACHTUNG - grau und rosa sind abgezwickt!
Zum Seitenbeginn | ZURÜCK | HOME

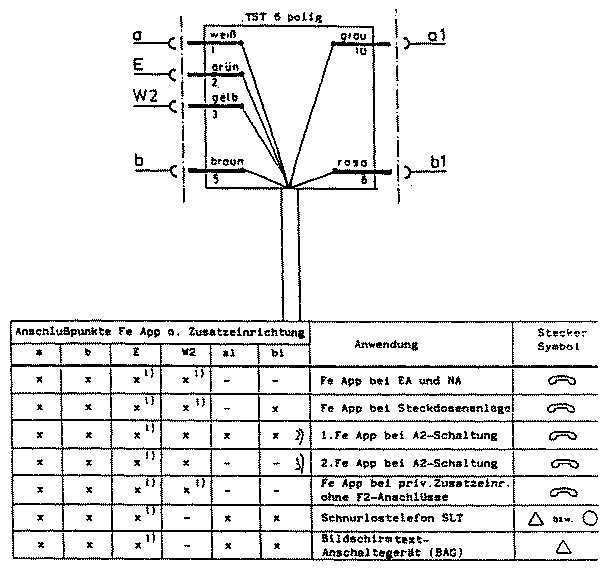

Anschaltung der TST 6 pol. an FEApparat oder Zusatzeinrichtung
1) Bei Bedarf
2) Weckrangierung I-II Apparatewecker: W1, W2
3) Weckrangierung I-III Apparatewecker: W, W1
Zum Seitenbeginn | ZURÜCK | HOME

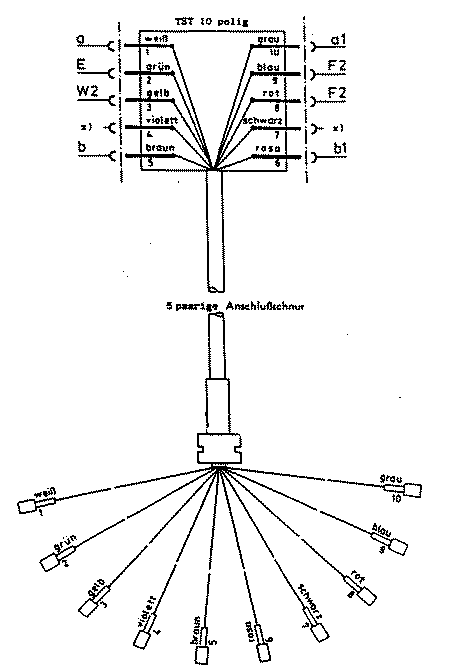

Telefonstecker TST 10 pol. mit 5 paariger Anschluss-Schnur
x) Anschlüsse für Datentaste (werden nicht zu den Anschlussklemmen geführt, sind nur in der Dose verdrahtet)
Zum Seitenbeginn | ZURÜCK | HOME

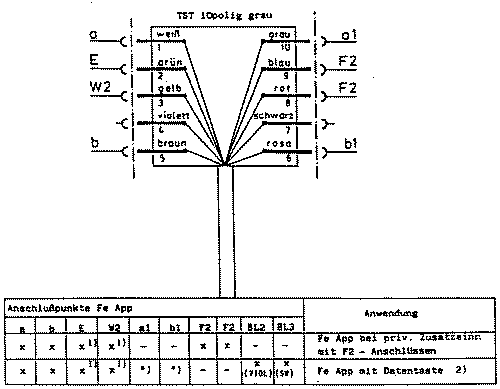

Anschaltung der TST 10 pol. an FEApparat
1) Bei Bedarf
2) Modem und FEApp mit Datentaste müssen an derselben Anschlussdose angesteckt werden. Im FeApp sind jeweils alle 10 Adern an die angegebenen Anschlusspunkte anzustecken.
o) Bei Modems mit Halbduplex-Übertragungsverfahren (V23 und V26 bis) dürfen die Adern grau und rosa nicht an a1 und b1 angesteckt werden. Die beiden Adern sind zu isolieren. Eine A2-Schaltung ist nicht zulässig.
Zum Seitenbeginn | ZURÜCK | HOME
Für Fragen stehe ich gerne unter Email: >>phone@holzinger.cc<< zur Verfügung.
